Ознаки оригінального стрижня CBM Technology GALMAR. Як не допустити помилку при виборі

Для захисту людей і забезпечення безвідмовної роботи будь-якого силового і електронного обладнання велике значення має наявність надійного, стійкого до впливу корозії заземлювального пристрою (ЗП) зі стабільно низьким опором заземлювачів. Цей параметр відіграє дуже важливу роль в забезпеченні електробезпеки людей, а також стабільної роботи та запобіганню виходу з ладу всіх видів важливого електронного обладнання.

Оптимальне рішення - це система заземлення WTG за технологією CBM Technology GALMAR, яка виготовляється відповідно до ТУ У 31.2-31304435-001:2012. Система заземлення WTG є стандартною, з можливістю застосування для всіх видів ЗП у всіх типах ґрунтів. Дає змогу суттєво зменшити витрати на монтаж і транспортування, та отримати довговічне заземлення з потрібним опором. Основа системи WTG - це стрижень CBM Technology GALMAR. Він визначає всі характеристики заземлення:

  • строк служби;
  • стійкість до корозії;
  • електричні характеристики;
  • якість та зручність монтажу.

Як же не помилитися при виборі? Для цього розповімо про основні відмінні ознаки системи заземлення WTG.

Основними рисами відмінності системи заземлення WTG є:

  1. Обміднений сталевий стрижень CBM Technology GALMAR з товщиною мідного покриття понад 250 мкм.
  2. Модульно-стрижневий принцип побудови.

Основні характеристики високоякісного обмідненого сталевого стрижня CBM Technology GALMAR:

  1. Товщина шару міді понад 250 мкм.
  2. Шар міді утворює молекулярний, нерозривний зв'язок зі сталлю.
  3. З двох сторін стрижня після обміднення нанесена різьба.
  4. З'єднуватись стрижні повинні латунною муфтою стик в стик.
  5. Типорозміри відповідають нормативними документами України.

Чому це важливо?

Якщо не виконуються п.1 і 2 характеристик, то:

  • при монтажі стрижнів мідь буде відшаровуватись, і метал стрижня буде мати контакт з ґрунтом та іржавіти;
  • при нанесенні різьби мідь буде відшаровуватися;
  • заземлювач буде схильний до електролітичної корозії.

Товщина 250 мкм і обміднений різьблення стандартизована наступними нормативними документами України:

  • ПУЕ. Розділ 1. Глава 1.7 “Правила улаштування електроустановок. Розділ 1. Загальні правила. Глава 1.7. Заземлення та захисні заходи електробезпеки” (Табл. 1.7.5 - Мінімальні розміри заземлювачів і заземлювальних провідників, прокладених в землі);
  • ДСТУ Б В.2.5–82:2016 “Електробезпека в будівлях та спорудах. Вимоги до захисних заходів від ураження електричним струмом”;
  • ДСТУ EN 62561-2:2019 “Компоненти системи блискавкозахисту (LPSC). Частина 2. Вимоги до провідників та уземлювальних електродів”;
  • Р 45-017-2007 “Рекомендація з монтажу комплектів заземлення типу WTG® за технологією GALMAR” Міністерство транспорту та зв'язку України.

Міжнародними нормативними документами:

  • IEC 60364-5-52;
  • IEC 60364-5-54;
  • IEC 61140:2009;
  • IEC 60050 (195):1998;
  • ВS 7430:1998;
  • EN 50164;
  • UL 467 и др.

Якщо не виконуються п.3 і 4, то:

  • неможливо забезпечити якісне з'єднання стрижнів;
  • з'єднання без різьби «розхитується» або ламається при заглибленні, тому такі стрижні не можна використовувати для електродів довших 6 м. Якщо виконувати монтаж електроду довшого ніж 6 м, то неможливо гарантувати якість з'єднання, параметри заземлення та термін його служби. Таке з'єднання схильне до корозії.

Якщо не виконується п.5, то:

  • ускладнюється завдання проєктувальника при виконанні проєкту та прийняття об'єкта в експлуатацію.

Різьба дуже важливий момент

Різьба - це функціонально дуже важливий елемент, який значно полегшує і прискорює монтаж. Різьбове з'єднання дає гарантію високої якості з'єднання і його захищеність від корозії

Нанести різьблення і зберегти мідне покриття цілим, щоб мідь без будь-яких ушкоджень лежала в кожному витку різьби - технологічно складно, сказати що вона не потрібна - набагато простіше.

На стрижні CBM Technology GALMAR, після обміднення нанесена різьба при повному збереженні цілісності і безперервності мідного покриття, як це і вимагають стандарти.

Товщина міді 250 мкм + Молекулярний зв'язок міді зі сталевим стрижнем + Різьба нанесена після обміднення = ЯКІСТЬ

Як визначити підробку?

На торці стрижня не повинно бути мідного покриття. Таке покриття виникає якщо спочатку наноситься різьба, а вже потім стрижень покривається шаром міді. Це просто видимість, тому що таке «покриття» відразу ж руйнується при монтажі. Обміднені торці стрижня - це найпростіший спосіб визначити підробку.

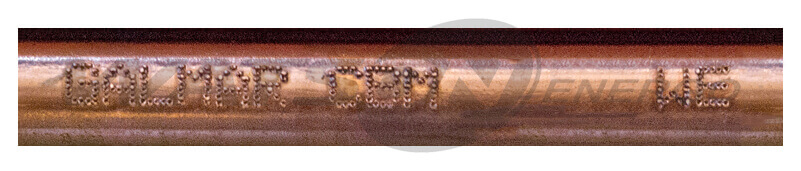

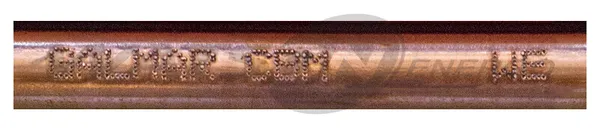

Ще одна ознака оригінальності - це маркування. Оригінальне маркування наведене на фотографії.

Читати більш детально про ознаки оригінального стрижня.

Модульно-стрижневий принцип побудови - це одне рішення в різних умовах.

Це відмінна риса системи заземлення WTG. Яка дає змогу виконувати ЗП практично в будь-яких умовах.

Модульний принцип побудови забезпечує достатність, тобто використання рівно стількох деталей "конструктора", скільки необхідно для гарантованого досягнення заданих характеристик, так як вимірювання опору ЗП виконуються в процесі монтажу і це визначає економічну доцільність.

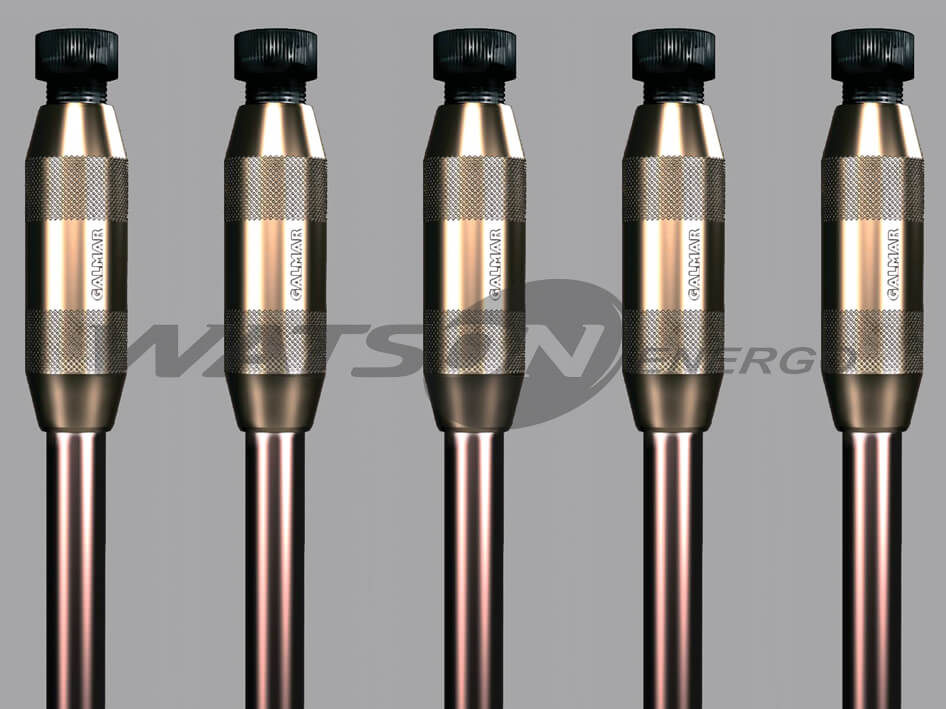

Сталеві обміднені цільнотягнуті стрижні (1) з'єднуються стик в стик спеціальними латунними муфтами (2).

Місця з'єднань при монтажі заповнюються антикорозійного струмопровідною пастою, яка забезпечує захист місця з'єднання стрижнів від корозії і надійний електричний контакт.

Муфта, обміднена різьба і паста забезпечують високу якість з'єднання, надійно захищають його від корозії, забезпечують цілісність мідного покриття по всій довжині заземлювача.

14 Травня 2020
