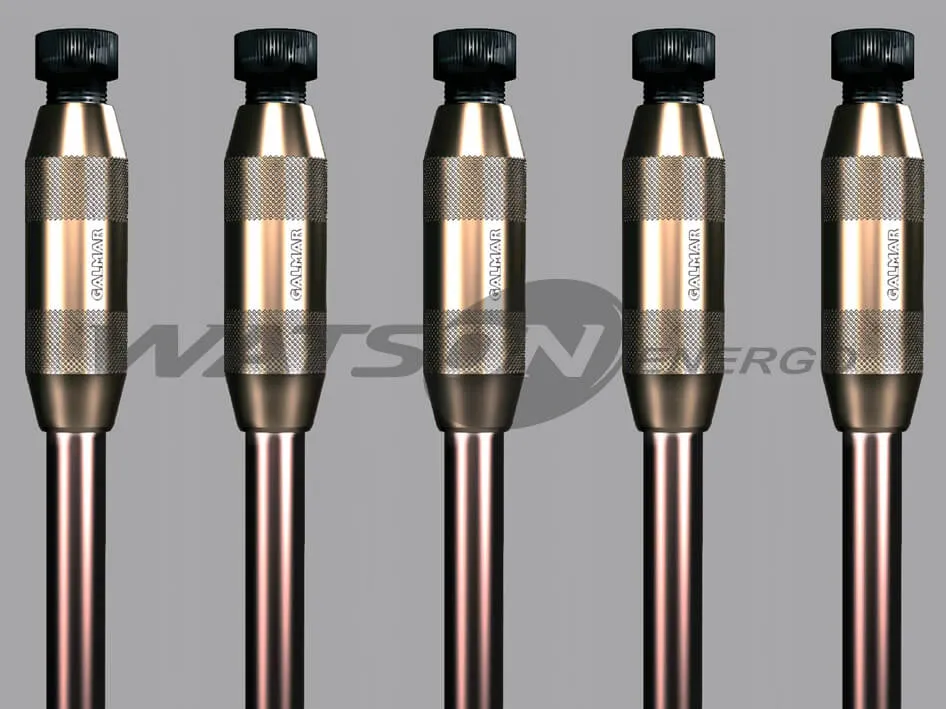

Признаки оригинального стержня CBM Technology GALMAR. Как не допустить ошибку при выборе

Для защиты людей и обеспечения безотказной работы любого силового и электронного оборудования большое значение имеет наличие надёжного, стойкого к влиянию коррозии заземляющего устройства (ЗУ) со стабильным низким сопротивлением основных заземлителей. Этот параметр играет очень важную роль в обеспечении электробезопасности людей, а также стабильной работы и предотвращения выхода из строя всех видов дорогостоящего электронного оборудования.

Оптимальное решение – это система заземления WTG по технологии CBM Technology GALMAR, которая изготавливается в соответствии с ТУ У 31.2-31304435-001:2012. Она является стандартной, применимой для всех видов ЗУ во всех типах грунтов. Позволяет резко уменьшить затраты на монтаж и транспортировку и получить долговечное заземление с нужным сопротивлением в любых условиях. Основа системы WTG – это стержень CBM Technology GALMAR. Он определяет все характеристики заземления:

• срок службы;
• стойкость к коррозии;
• электрические характеристики;
• качество и удобство монтажа.

Как же не ошибиться при выборе? Для этого расскажем про основные отличительные признаки системы заземления WTG.

Основными отличительными чертами системы заземления WTG являются:

1. Омедненный стальной стержень CBM Technology GALMAR с толщиной медного покрытия более 250 мкм.
2. Модульно-штыревой принцип построения.

Основные характеристики высококачественного омедненного стального стержня GALMAR:

1. Толщина слоя меди более 250 мкм.
2. Слой меди образует молекулярную, неразрывную связь со сталью.
3. С двух сторон стержня после омеднения нанесена резьба.
4. Соединяться стержни должны латунной муфтой стык в стык.
5. Типоразмеры соответствуют нормативными документами Украины.

Почему это важно?

Если не выполняются п.1 и 2 характеристик, то:

• при установке стержней медь будет сдираться, и металл стержня будет иметь контакт с грунтом и ржаветь;
• при нанесении резьбы медь будет отслаиваться;
• заземлитель будет подвержен электролитической коррозии.

Толщина 250 мкм и омедненная резьба стандартизирована следующими нормативными документами Украины:

• ПУЕ. Розділ 1. Глава 1.7 “Правила улаштування електроустановок. Розділ 1. Загальні правила. Глава 1.7. Заземлення та захисні заходи електробезпеки” (Табл. 1.7.5 - Мінімальні розміри заземлювачів і заземлювальних провідників, прокладених в землі);
• ДСТУ Б В.2.5–82:2016 “Електробезпека в будівлях та спорудах. Вимоги до захисних заходів від ураження електричним струмом”;
• ДСТУ EN 62561-2:2019 “Компоненти системи блискавкозахисту (LPSC). Частина 2. Вимоги до провідників та уземлювальних електродів”;
• Р 45-017-2007 “Рекомендація з монтажу комплектів заземлення типу WTG® за технологією GALMAR” Міністерство транспорту та зв'язку України.

Международными нормативными документами:

• IEC 60364-5-52;
• IEC 60364-5-54;
• IEC 61140:2009;
• IEC 60050 (195):1998;
• ВS 7430:1998;
• EN 50164;
• UL 467 и др.

Если не выполняются п.3 и 4, то:

• невозможно обеспечить качественное соединение стержней;
• соединение без резьбы «разбалтывается» или ломается при забивании, поэтому такие стержни нельзя использовать для электродов длиннее 6 м. Если выполнять монтаж электрода больше 6 метров, то невозможно гарантировать качество соединения, параметры заземления и срок его службы. Такое соединение подвержено коррозии.

Если не выполняется п.5, то:

• затрудняется задача проектировщика при выполнении проекта и принятие объекта в эксплуатацию.

Резьба очень важный момент

Резьба – это функционально очень важный элемент, значительно облегчающий и ускоряющий монтаж. Резьбовое соединение дает гарантию высокого качества соединения и его защищенность от коррозии.

Нанести резьбу и сохранить медное покрытие целым, чтобы медь без каких-либо повреждений лежала в каждом витке резьбы – технологически сложно, сказать что она не нужна - гораздо проще.

На стержни CBM Technology GALMAR, после омеднения нанесена резьба при полном сохранении целостности и непрерывности медного покрытия, как это и требуют стандарты.

Толщина меди 250 мкм + Молекулярная связь меди со стальным стержнем + Резьба нанесенная после омеднения = КАЧЕСТВО

Как определить подделку?

На торце стержня не должно быть медного покрытия. Такой слой возникает если сначала наносится резьба, а уже потом покрывается слоем меди. Это просто видимость, потому что такое «покрытие» сразу же слетает. Это самый простой способ определить подделку.

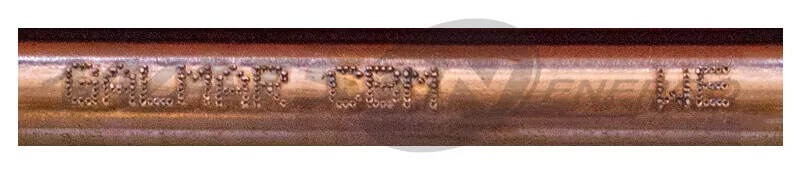

Еще один признак оригинальности – это маркировка. Правильная маркировка приведена на фотографии.

Читать более подробно о признаках оригинального стержня.

Модульно-штыревой принцип построения – это одно решение в разных условиях.

Это отличительная черта системы заземления WTG. Она позволяет выполнять ЗУ практически в любых условиях.

Модульный принцип построения обеспечивает достаточность, т.е. использование ровно стольких деталей "конструктора", сколько необходимо для гарантированного достижения заданных характеристик, так как измерения сопротивления ЗУ выполняются в процессе монтажа и это определяет экономическую целесообразность.

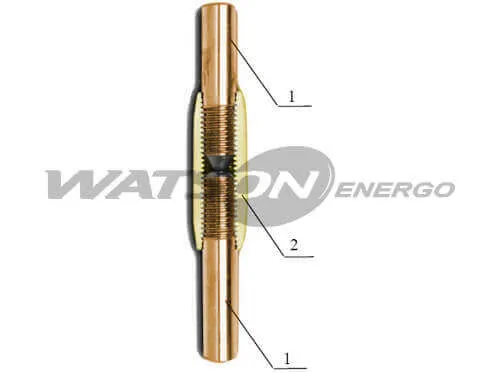

Стальные омедненные цельнотянутые стержни (1) соединяются стык в стык специальными латунными муфтами (2).

Места соединений при монтаже заполняются антикоррозионной токопроводящей пастой, которая обеспечивает защиту места соединения стержней от коррозии и надёжный электрический контакт.

Муфта, омедненная резьба и паста обеспечивают высокое качество соединения, надежно защищают его от коррозии, обеспечивают целостность медного покрытия по всей длине заземлителя.
