Розрядники Solar T1+T2, GALMAR

Опис:

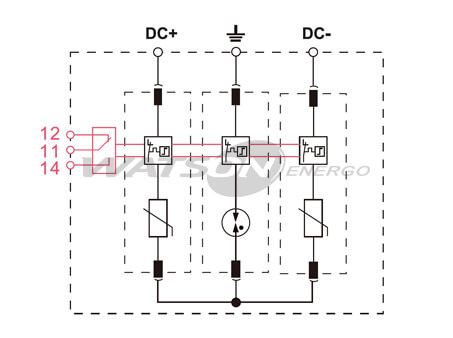

Комбінований модульний розрядник класу І+ІІ для захисту ліній постійного струму (DC) фотоелектричних установок напругою до 1000 В DC. Трьохмодульна конфігурація Y-типу з іскровим проміжком GDT на заземлювач. Цей тип конструкції повністю обмежує струми витоку до PE. Підходить для всіх типів установок, включаючи ті, де система блискавкозахисту безпосередньо підключена до конструкції фотоелектричних панелей. Захищає від імпульсних струмів блискавки Itotal (10/350 мкс) з піковими значеннями до 12,5 кА.

Технічні характеристики та переваги:

• Захист від часткових струмів блискавки та індукованих перенапруг
• Рівень захисту: РБЗ III-IV / СБЗ класу III-IV
• Місце встановлення: Комутаційні коробки PV-панелей, захист інверторів, межа зон LPZ 0/1
• Відведення струму блискавки Itotal 12,5 кА (10/350 мкс)
• Відведення індукованих струмів Imax 50 кА (8/20 мкс)
• Рівень захисту Up < 4,75 кВ
• Змінні модулі захисту
• Контакт для дистанційної сигналізації (опція) та індикація несправності на модулях

Основні параметри та маркування:
