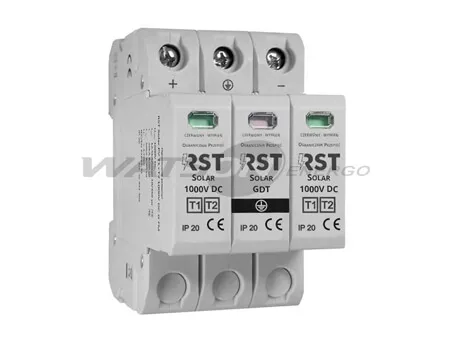

Разрядники Solar T1+T2, GALMAR

Описание:

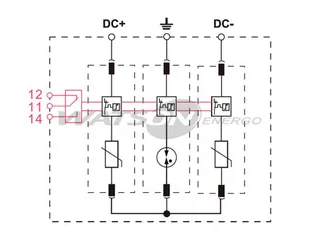

Комбинированный модульный разрядник класса I+II для защиты линий постоянного тока (DC) фотоэлектрических установок напряжением до 1000 В DC. Трёхмодульная конфигурация Y-типа с искровым промежутком GDT на заземлитель. Этот тип конструкции полностью ограничивает токи утечки в PE. Подходит для всех типов установок, включая те, где система молниезащиты непосредственно подключена к конструкции фотоэлектрических панелей. Защищает от импульсных токов молнии Itotal (10/350 мкс) с пиковыми значениями до 12,5 кА.

Технические характеристики и преимущества:

• Защита от частичных токов молнии и индуцированных перенапряжений
• Уровень защиты: УМЗ III-IV / СМЗ класса III-IV
• Место установки: Коммутационные коробки PV-панелей, защита инверторов, граница зон LPZ 0/1
• Отвод тока молнии Itotal 12,5 кА (10/350 мкс)
• Отвод индуцированных токов Imax 50 кА (8/20 мкс)
• Уровень защиты Up < 4,75 кВ
• Сменные модули защиты
• Контакт для дистанционной сигнализации (опция) и индикация неисправности на модулях

Основные параметры и маркировка:
