«Заземление? А зачем оно мне?» – так думают многие владельцы частных домов. А потом удивляются, почему «бьётся током» стиральная машина, постоянно сгорают зарядки для телефонов и УЗО срабатывает без причины.
Представьте его как «запасной выход» для электрического тока. Когда всё работает нормально – ток идёт своим путём по фазному и нулевому проводам. А если где-то что-то сломалось? Например, в стиральной машине «пробило» на корпус.
Без заземления ток будет ждать, пока кто-то коснётся корпуса, – и ударит через человека. Если всё сделано правильно, ток сразу уйдёт безопасным путём в землю, а автомат или УЗО отключит повреждённый прибор.
Существует несколько способов сделать заземление. Выбор зависит от типа грунта, бюджета и серьёзности подхода к вопросу.
Самый простой вариант – три металлических стержня или уголка, забитые в землю треугольником. Соединяются они между собой полосой или толстым проводом с помощью сварки – и готово. Дёшево, но непросто в исполнении (сварка и кувалда для забивки уголков – ещё то испытание), да и эффективность низкая: добиться нужного сопротивления в 4 Ом удаётся редко.
Проблема в том, что такой «треугольник» работает только в хорошем (низкоомном) грунте. Если земля глинистая или песчаная, сопротивление будет слишком большим. Плюс зимой земля промерзает, а летом пересыхает – и заземление работает хуже (сопротивление растёт).

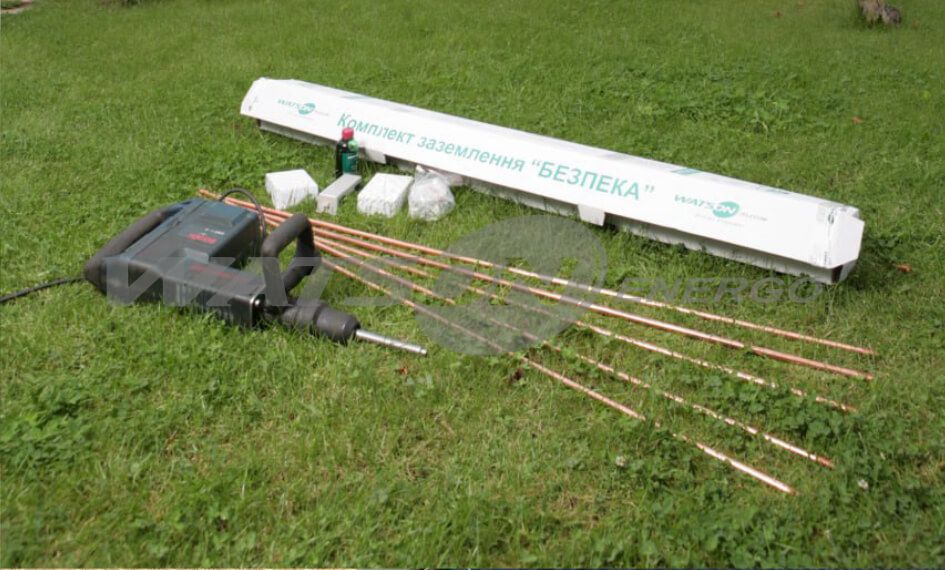

Намного лучше – глубинный метод (более 5 метров). Забиваются специальные омеднённые стержни с толщиной слоя меди 250 мкм (это очень важно) на глубину 5–30 метров, иногда и глубже (технология позволяет) – всё зависит от удельного сопротивления грунта. На этой глубине земля всегда влажная, не промерзает и не пересыхает. Технология называется WTG® и действительно работает в любых условиях.
Watson-Energo® с 2003 года является единственным официальным представителем CBM Technology GALMAR – мирового лидера по производству омеднённых стержней для заземления. Мы первыми привезли в Украину технологию WTG® глубинного заземления. Один такой электрод заменяет целый контур из горизонтальных проводников и уголков.
Заземление должно находиться не ближе 1 м от фундамента и желательно не дальше 10 м от электрощита. Лучше с той стороны, где реже ходят люди
Выкопать траншею от дома до места заземления. Глубина – 50–70 см, ширина – как штык лопаты. По дну траншеи проложить заземляющий проводник (оцинкованную или омеднённую полосу, провод или кабель) от заземлителя до щита.
С помощью вибромолота забить омеднённые стержни на глубину 7,5–10 м (для получения сопротивления 4 Ом). Если стержней два, соединить их оцинкованной или омеднённой полосой 25×4 мм или омеднённой проволокой диаметром 8 мм с помощью специальных нержавеющих зажимов.
Видеоинструкция по монтажу по ссылке: https://www.youtube.com/watch?v=WEbdCTJML68
Это может быть медный кабель сечением не менее 16 мм² или омеднённая проволока диаметром 8 мм. Лучше проложить проводник без дополнительных соединений.
Использование выравнивателей проводников. При монтаже очень помогают устройства для выравнивания проволоки и полосы (5 или 9 роликов), которые делают их идеально прямыми, что упрощает укладку и экономит материал.
В электрощите должна быть шина заземления. К ней подключается проводник от заземлителя и все заземляющие провода от розеток.
Песок – худший вариант: плохо проводит ток, особенно в сухом состоянии. Нужна либо большая площадь заземлителя, либо глубинное заземление.
Глина – лучше песка, но промерзает зимой. Заземлитель стоит делать глубже.
Чернозём – лучший вариант: хорошо проводит ток, удерживает влагу, мало промерзает. Большая глубина не требуется.
Скала или каменистый грунт – сложно забить стержни, сопротивление высокое. Рекомендуется использовать токопроводящий цемент, который улучшает показатели на 20–30%.
Измерить сопротивление заземления омметром. Если больше 4 Ом – нужно увеличить глубину существующего заземлителя или установить дополнительный.
Проверить надёжность соединений.
Проверить работу УЗО – оно должно срабатывать при нажатии кнопки «Тест». Если нет – либо УЗО неисправно, либо есть проблемы с заземлением.
Сложный грунт (скала, сухой песок) – нужен расчёт, специальные технологии и опыт.
Мощное оборудование (сварочные аппараты, электроплиты на 380 В, промышленное оборудование) – более строгие требования.
Одновременный монтаж заземления и молниезащиты – системы должны работать совместно, лучше не экспериментировать.
Заземление в частном доме – это не роскошь, а необходимость. Сделать его можно самостоятельно, но важно соблюдать все правила и не экономить на материалах. При малейших сомнениях лучше пригласить профессионалов, чем рисковать безопасностью семьи.
