Омедненное модульное заземление – современная альтернатива старым контурам, выполнявшимся из черного металла. Сейчас вместо десятков коротких стальных уголков, большой длины соединительной полосы и значительного объема сварочных и земляных работ используют вертикальные омедненные стержни. Их устанавливают на нужную глубину (при необходимости даже до 30 метров в одну точку), что сводит к минимуму земляные работы. Соединение заземляющего электрода из омедненных стержней и заземляющего проводника выполняется с помощью специального зажима из нержавеющей стали, что исключает потребность в сварочных работах. Это делает монтаж быстрым и безопасным. Система компактна, удобна в транспортировке даже легковым автомобилем и обеспечивает стабильное сопротивление в течение десятилетий независимо от времени года.

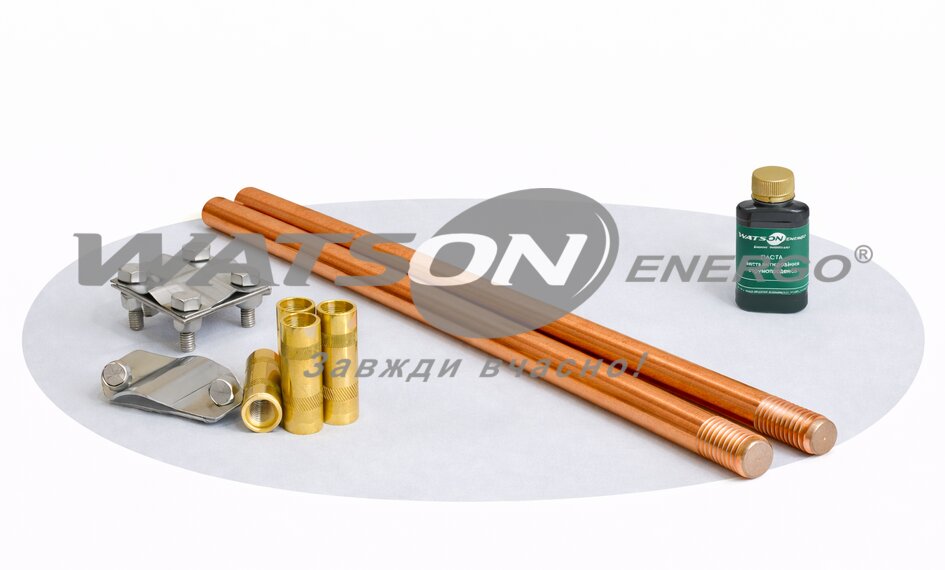

Модульная система состоит из следующих элементов:
Требуются:
Защитное или рабочее заземление устанавливают на небольшом расстоянии от дома, можно в подвале дома или в гараже. Заземление молниезащиты устанавливают на расстоянии не менее 1 м от дома. Важно избегать мест прохождения коммуникаций – водопровода, канализации, газа. Для частного дома сопротивление защитного заземления не должно превышать 4 Ом. Для чувствительного электронного оборудования часто требуется рабочее заземление до 2 Ом и даже ниже.
Тип грунта влияет на количество стержней, которые нужно установить, чтобы добиться требуемого сопротивления заземления. Там, где удельное сопротивление низкое, например, в черноземе, достаточно будет 5 – 7 метров глубины. А если этот песок - потребуется большая глубина. Но для модульного заземления это не проблема, его можно быстро установить в любом грунте.
Нужно приготовить приямок глубиной 0,3-0,5 метра. Установить первый стержень вертикально, накрутить наконечник, муфту и головку. Забивать вибромолотом или перфоратором до тех пор, пока не останется 10-15 см стержня над поверхностью. Далее провести измерение сопротивления. Снять головку, вкрутить следующий стержень и муфту, повторить процесс.
Для частного дома обычно достаточно 5-10 стержней по 1,5 метра – глубина 7,5-15 метров. На последний стержень устанавливают зажим, подсоединяют проводник – медный кабель d10-16 мм², омедненную проволоку d8мм, омедненную или оцинкованную полосу 25×4мм. Затем прокладывают проводник к распределительному щиту и присоединяют к шине заземления.
Сопротивление проверяется при монтаже, после каждого забитого стержня, при достижении необходимого значения монтаж вертикального заземлителя завершается и начинается процесс прокладки проводника.
Все металлические элементы дома – ванна, трубы, газопровод, корпуса бытовой техники – соединяют с шиной выравнивания потенциалов. К этой шине подключается проводник от заземления и нулевой проводник. Такая система гарантирует, что при аварии ток отведется в землю.
Контур из стальных уголков или прутков занимает обычно большую площадь, нужно проводить значительные по объему земляные и сварочные работы, требующие экскаватора и бригады рабочих. Площадь контура из черного металла может достигать 100 – 200 м2 и даже больше. Модульное заземление устанавливается одним или двумя работниками за 2-3 часа на площади 0,5×0,5 метра. Контур из черного металла служит 3-5 лет, в зависимости от агрессивности грунтов и наличия различных металлоконструкций на объекте. Его сопротивление имеет сильную сезонную зависимость (промерзание и просыхание почвы). Модульное заземление CBM Technology Galmar служит более 40 лет и сохраняет стабильное сопротивление.
Недостаточная глубина установки – стержень не дошел до низкоомных или влажных слоев почвы, сопротивление высокое. Не использование антикоррозионной токопроводящей пасты – контакт ухудшается. Повреждение проводника при прокладке. Использование зажима без нержавеющей разделительной пластины при необходимости соединения различных металлов, например, оцинковка и омеднение - это приводит к биметаллической коррозии.
Омедненной модульное заземление не требует обслуживания.
Модульная система заземления занимает минимум места – это особенно важно для небольших участков, где каждый квадратный метр на счету. Монтаж производится за несколько часов, в то время как традиционный контур требует нескольких дней работы с экскаватором.
Вы тратите свой бюджет на качественные и долговечные материалы, которые обеспечат Вам безопасность, а не на земляные работы и аренду спецтехники!
Watson-Energo с 2003 года – единственный официальный представитель CBM Technology GALMAR в Украине. Предлагаем комплексные решения для заземления частных домов и предприятий от расчета до монтажа. Омедненные стержни GALMAR с толщиной медного покрытия более 250 мкм обеспечивают стабильное сопротивление и долговечность системы. Для консультации по выбору оборудования и особенностям монтажа обращайтесь к нашим специалистам.
