Система заземлення ветряных генераторов

Вимоги до системи заземлення

Основные международные и украинские стандарты которым должна соответствовать система заземления и эквипотенциальных соединений ветряных генераторов:

  • ДСТУ IEC 61400-24:2010 "Системи турбогенераторні вітряні. Частина 24. Захист вітряних турбін від блискавок" (Wind turbines - Part 24: Lightning protection);
  • ДСТУ Б В.2.5–82:2016 "Електробезпека в будівлях та спорудах. Вимоги до захисних заходів від ураження електричним струмом";
  • IEC 60364-5-54:2012 "Електроустановки низьковольтні. Частина 5-54. Вибір та монтаж електрообладнання. Уземлюючі пристрої, захисні провідники та захисні провідники вирівнювання потенціалів" (Low-voltage electrical installations - Part 5-54: Selection and erection of electrical equipment - Earthing arrangements and protective conductors);
  • IEC 61936-1:2011 "Установки електричні напругою більше 1 кВ змінного струму. Частина 1. Загальні правила" (Power installations exceeding 1 kV a.c. - Part 1: Common rules);
  • ДСТУ EN 62305-3:2012 "Захист від блискавки. Частина 3. Фізичні руйнування споруд та небезпека для життя людей" (Protection against lightning - Part 3: Physical damage to structures and life hazard).

Задача системы заземления

Система заземления и эквипотенциальных соединений ветряных генераторов должна решать следующие задачи:

  • защитное заземление для электрооборудования и защиты людей в случае короткого замыкания;
  • функциональное заземление для обеспечения стабильной работы электрического и электронного оборудования;
  • молниезащитное заземления для безопасного рассеивания тока молнии с токоотводов.

С точки зрения молниезащиты, единая система заземления, которая предназначена для перечисленных выше задач, является лучшим вариантом для ветряных генераторов.

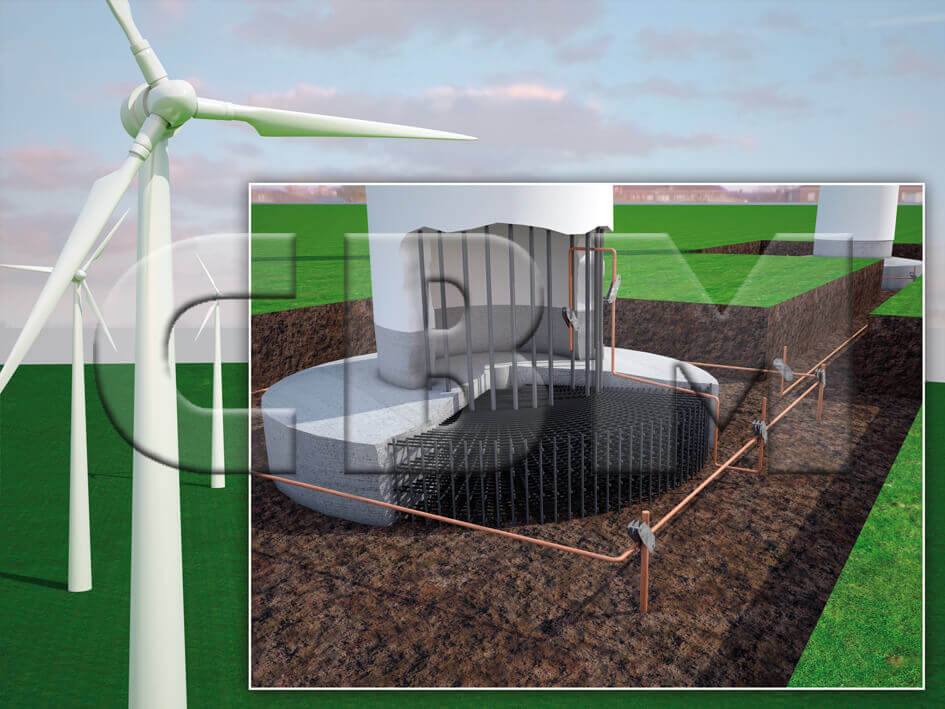

Железобетонные основания должны использоваться в качестве естественного основного заземления. Низкое сопротивление железобетонных фундаментов является хорошей основой для эквипотенциальной связи.

Учитывая оборудование, которым оснащен ветряной генератор, заземляющее устройство должно соответствовать IEC 61936-1:2011. Как и в стандарте молниезащиты, в IEC 61936-1:2011 рассматриваются все типы заземляющих устройств, но одни из самых эффективных в случае ветряных генераторов является именно фундаментное заземление.

Фундаментный заземлитель и эквипотенциальные соединения выполняются с соблюдением требований ДСТУ Б В.2.5–82:2016, а именно:

  • заземлитель должен быть заложен в бетон на глубину не менее 5 см от внешней поверхности бетона;
  • если в качестве заземлителя используется полоса, то она должна быть зафиксирована в положении "ребро";
  • заземлитель должен иметь на выходе из бетона по крайней мере одно место для присоединения (подключения), которое будет доступно для персонала, в частности для выполнения контрольных измерений;
  • сечения проводников должны соответствовать Таблице 3, а соединения требованиям п.6.1.2.9 и п.6.1.3.2, ДСТУ Б В.2.5–82:2016;
  • любой стальной заземлитель НЕ ДОЛЖЕН выходить из бетона фундамента и входить в землю! Исключением является только заземлители, которые изготовлены из омедненной стали, меди или нержавеющей стали;
  • оцинкованное покрытие или защита путем окрашивания или наложения других аналогичных краске покрытий НЕ ЯВЛЯЕТСЯ ДОСТАТОЧНОЙ ЗАЩИТОЙ!
  • если фундаментный заземлитель не обеспечивает нужного сопротивления растеканию, применяются дополнительные заземляющие электроды, которые соединяются с фундаментным заземлением. Дополнительные заземляющие электроды должны быть выполнены из омедненной стали, меди или нержавеющей стали. Использование обычной или оцинкованной стали ЗАПРЕЩЕНО!
  • бетон должен включать в себя по крайней мере 240 кг цемента на 1 м3 бетона. Цемент должен иметь полужидкую консистенцию для заполнения всех пустот под заземлителем;
  • после укладки заземлителя до заливки бетоном необходимо провести осмотр заземления, креплений и соединений и документально зафиксировать его характеристики в соответствии с п.6.1.1.7, ДСТУ Б В.2.5-82:2016.
27 Мая 2020
