Система заземления линий электропередач

Требования к системе заземления ВЛ

Основные нормативные документы, которым должна соответствовать система заземления воздушных линий:

• ПУЕ. Розділ 1. Глава 1.7 “Правила улаштування електроустановок. Розділ 1. Загальні правила. Глава 1.7. Заземлення та захисні заходи електробезпеки”;
• ПУЕ. Розділ 2. Глава 2.5 “Правила улаштування електроустановок. Розділ 2. Передавання електроенергії. Глава 2.5. Повітряні лінії електропередавання напругою вище 1 кВ до 750 кВ”.

Задача системы заземления ВЛ

По состоянию на сегодняшний день большое количество ПЛ 35-110 кВ эксплуатируются более 30 лет. Большинство заземляющих устройств этих воздушных линий за длительный срок использования, влияния перенапряжений грозовой деятельности, токов короткого замыкания и аварийных ситуаций, перестали соответствовать требованиям нормативных документов и нуждаются в капитальном ремонте тоесть замены всех или некоторых заземляющих электродов (значительно дешевле). Также необходимо учитывать то, что работы желательно выполнить без отключения электрооборудования и часто на территории сельскохозяйственных угодий.

Следует отметить, что хорошее состояние заземляющего устройства это прежде всего безопасность обслуживающего персонала, качественная работа электрооборудования и релейной защиты.

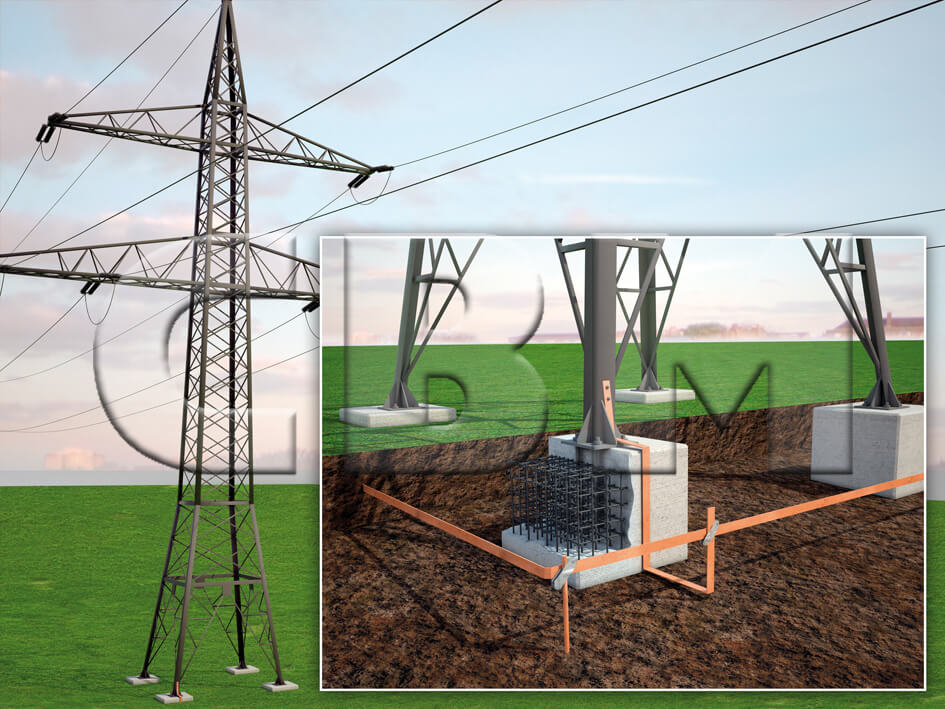

Системы заземления WTG® по технологии CBM Technology GALMAR (устойчивые к коррозии омедненные вертикальные заземлители) особенно эффективны при выполнении ремонтов с частичной заменой электродов заземляющего устройства действующего электрооборудования.

Результаты

После проведения ремонтов заземляющих устройств ВЛ с использованием комплектов заземления WTG® получены следующие результаты:

• значительное снижение количества отключений с неуспешным АПВ (автоматическое повторное включение);
• отсутствие случаев перекрытия стеклянной изоляции;
• значительное улучшение точности определения места повреждения ВЛ регистраторами параметров работы электросетей;
• значительное сокращение времени поисков мест повреждений и соответственно и объемов ремонта подвесной изоляции на ВЛ;
• уменьшение недоотпуска электроэнергии потребителям (см. предыдущие два пункта).
